উচ্চ ক্ষমতার SF6 গ্যাস হ্যান্ডলিং সিস্টেম পুনরুদ্ধার, সঞ্চয়, ভ্যাকুয়াম পাম্পিং, ভরাট এবং চিকিত্সার জন্য ডিজাইন করা

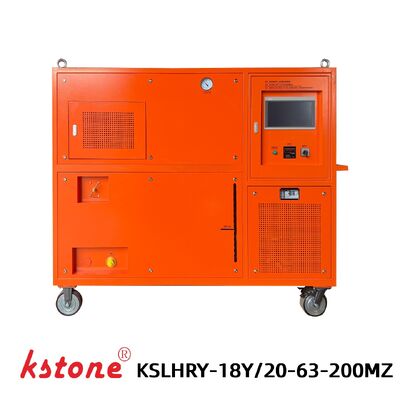

KSLHRY-18Y/20-63-200MZ ((415V) SF6 গ্যাস পুনরুদ্ধার ডিভাইস

600 লিটার স্টোরেজ ট্যাঙ্ক সহ উচ্চ চাপ তরলীকরণ SF6 গ্যাস পুনরুদ্ধার সিস্টেম

দ্যKSTONE KSLHRY-18Y/20-63-200MZ ((415V) SF6 গ্যাস পুনরুদ্ধার ডিভাইসএটি একটি ভারী-ব্যবহারযোগ্য এসএফ৬ গ্যাস হ্যান্ডলিং সিস্টেম যা জিআইএস থেকে সালফার হেক্সফ্লুরাইড (এসএফ৬) গ্যাস পুনরুদ্ধার, সঞ্চয়, ভ্যাকুয়াম পাম্পিং, ভর্তি এবং চিকিত্সার জন্য ডিজাইন করা হয়েছে।সার্কিট ব্রেকার এবং অন্যান্য SF6-বিচ্ছিন্ন বৈদ্যুতিক যন্ত্রপাতি.

ব্যবহার করেউচ্চ চাপের তরলীকরণ পুনরুদ্ধার পদ্ধতি, সিস্টেমটি উচ্চ চাপে SF6 সংকুচিত করে এবং এটি কার্যকর স্টোরেজ জন্য তরল আকারে রূপান্তর করে। এটি একটি SF6 সংকোচকারী, ভ্যাকুয়াম পাম্প, 600L স্টোরেজ ট্যাংক,একটি মোবাইল ইউনিটে ফিল্টারিং সিস্টেম এবং শুকানোর সিস্টেম.

সঙ্গেপিএলসি টাচ-স্ক্রিন নিয়ন্ত্রণ, বায়ু শীতল এবং একটি 600L স্টোরেজ ক্ষমতা, এই SF6 গ্যাস পুনরুদ্ধার সিস্টেম বৈদ্যুতিক সরঞ্জাম নির্মাতারা, সাবস্টেশন,বিদ্যুৎ উপকরণ এবং SF6 রক্ষণাবেক্ষণ অ্যাপ্লিকেশন যা উচ্চ ক্ষমতা গ্যাস হ্যান্ডলিং প্রয়োজন.

মূল বৈশিষ্ট্য

উচ্চ চাপ তরলীকরণ পুনরুদ্ধার

SF6 কম্প্রেসারটি উচ্চ চাপের তরলীকরণ প্রযুক্তি ব্যবহার করে পুনরুদ্ধার করা SF6 কে তরল আকারে রূপান্তর করে দক্ষ স্টোরেজ এবং সিলিন্ডার ভরাট করার জন্য।

600L SF6 স্টোরেজ ক্যাপাসিটি

সমন্বিত৬০০ লিটারের স্টোরেজ ভ্যানএটি গ্যাস এবং তরল এসএফ৬ উভয়ই সঞ্চয় করতে সক্ষম এবং বড় আকারের এসএফ৬ পুনরুদ্ধারের জন্য পর্যাপ্ত ক্ষমতা প্রদান করে।

মাল্টি-ফাংশন SF6 গ্যাস হ্যান্ডলিং

একটি সিস্টেম সংহত করেঃ

• SF6 গ্যাস পুনরুদ্ধার
• SF6 গ্যাস সঞ্চয়
• ভ্যাকুয়াম পাম্পিং
• SF6 গ্যাস ভরাট
• SF6 সিলিন্ডার ভরাট
• গ্যাস ফিল্টারিং
• গ্যাস শুকানো

স্বয়ংক্রিয় পিএলসি নিয়ন্ত্রণ

পিএলসি টাচ-স্ক্রিন ইন্টারফেসটি ভ্যাকুয়াম পাম্পিং, পুনরুদ্ধার, ভর্তি এবং সিলিন্ডার ভর্তি করার জন্য ডেডিকেটেড অপারেটিং মোডগুলির সাথে একটি স্বজ্ঞাত নিয়ন্ত্রণ ব্যবস্থা সরবরাহ করে।

স্ব-পুনরুদ্ধারকারী শুকানোর সিস্টেম

অন্তর্নির্মিত শুকানোর ফিল্টার ব্যবহারভ্যাকুয়াম হিটিং সক্রিয়করণ পুনর্জন্ম, যা শুকানোর সিস্টেমকে পুনরাবৃত্তি অপারেশনের জন্য পুনরুদ্ধার করতে দেয়।

বায়ু শীতল এবং মোবাইল ডিজাইন

সিস্টেমটি বায়ু শীতল ব্যবহার করে এবং এটি একটি বহিরাগত জল উত্সের প্রয়োজন হয় না, এটি ক্ষেত্র পরিষেবা এবং রক্ষণাবেক্ষণ অপারেশন জন্য উপযুক্ত।

SF6 গ্যাস চিকিত্সা

পুনরুদ্ধার প্রক্রিয়া চলাকালীন, ইন্টিগ্রেটেড ফিল্টারিং এবং শুকানোর সিস্টেম আর্দ্রতা এবংশক্ত কণাপুনরুদ্ধারকৃত এসএফ৬ গ্যাস থেকে।

প্রধান কাজ

SF6 গ্যাস পুনরুদ্ধার এবং সঞ্চয়

সিস্টেমটি বৈদ্যুতিক সরঞ্জাম থেকে এসএফ 6 গ্যাস পুনরুদ্ধার করে এবং এটিকে 600L সংরক্ষণের অভ্যন্তরীণ পাত্রে সংরক্ষণ করে। উচ্চ চাপ তরলীকরণ সংরক্ষণের দক্ষতা উন্নত করে।

ভ্যাকুয়াম পাম্পিং

গ্যাস ভরাট বা কমিশন করার আগে SF6 বৈদ্যুতিক সরঞ্জাম খালি করার জন্য একটি বিশেষ ভ্যাকুয়াম পাম্প সরবরাহ করা হয়।

SF6 গ্যাস ভরাট

স্টোরেজ করা এসএফ 6 ভরাট সিস্টেমের মাধ্যমে সুইচগার্মে ফিরে স্থানান্তরিত হতে পারে। ভরাট চাপ চাপ হ্রাসকারী ভালভের মাধ্যমে নিয়ন্ত্রিত হতে পারে।

SF6 সিলিন্ডার ভরাট

উচ্চ-চাপ সংক্ষেপক পুনরুদ্ধার করা SF6 কে বহিরাগত SF6 সিলিন্ডারে স্থানান্তরিত করার অনুমতি দেয়।

এসএফ৬ সিলিন্ডার ভরাট করা একটি প্রযুক্তিগত অপারেশন এবং এটি শুধুমাত্র প্রশিক্ষিত কর্মীদের দ্বারা প্রযোজ্য নিরাপত্তা পদ্ধতি অনুসরণ করে করা উচিত।

ফিল্টারিং এবং শুকানো

পুনরুদ্ধার সার্কিটটি ফিল্টারিং এবং পুনরুদ্ধারযোগ্য শুকানোর সিস্টেমকে অন্তর্ভুক্ত করে যা হ্যান্ডলিংয়ের সময় পুনরুদ্ধারকৃত SF6 এর গুণমান বজায় রাখতে সহায়তা করে।

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
মডেল	KSLHRY-18Y/20-63-200MZ ((415V)
প্রকার	উচ্চ চাপের তরলীকরণ, বায়ু-শীতল, মোবাইল
পরিবেষ্টিত তাপমাত্রা	-১০°সি থেকে ৪০°সি
পুনরুদ্ধারের প্রাথমিক চাপ	≤ ১০ বার
পুনরুদ্ধারের চূড়ান্ত চাপ	≤ 0 এমপিএ
প্রাথমিক চাপ পূরণ করা	≤ ১৩৩ পা
চূড়ান্ত চাপ পূরণ করা	≤ ১০ বার
চূড়ান্ত ভ্যাকুয়াম	≤ 2 × 10−3 mbar
বার্ষিক ফুটো হার	≤ ০.৫%
পুনরুদ্ধার করা SF6 আর্দ্রতা	≤ ৬০ পিপিএম/ভি
পুনরুদ্ধারকৃত এসএফ৬ তেলের পরিমাণ	0 পিপিএম
সংরক্ষণ মোড	গ্যাস / তরল
স্টোরেজ ট্যাঙ্কের চাপ	৫০ বার
স্টোরেজ ট্যাঙ্কের আয়তন	৬০০ লিটার
তরল সঞ্চয় ক্ষমতা	৬০০ কেজি
তরলীকরণ পদ্ধতি	উচ্চ চাপের তরলীকরণ
শুকানোর ফিল্টার পুনর্জন্ম	ভ্যাকুয়াম গরমকরণ সক্রিয়করণ পুনরুদ্ধার
পাওয়ার সাপ্লাই	৩ ফেজ, ৪১৫ ভোল্ট, ৫০ হার্জ
মোট ক্ষমতা	≤ ১৫ কিলোওয়াট
গোলমাল স্তর	≤ 75 ডিবি ((এ)
সরঞ্জামের ওজন	≤ ৬০০ কেজি

SF6 কম্প্রেসার

প্যারামিটার	স্পেসিফিকেশন
কম্প্রেসার প্রকার	এয়ার কুলড পিস্টন
তাত্ত্বিক স্থানচ্যুতি	6 মি 3 / ঘন্টা
সর্বাধিক স্রাব চাপ	৩০ বার
অনুমোদিত স্রাব চাপ	২৮ বার
সর্বনিম্ন অনুমোদিত স্তন্যপান চাপ	৫০ এমবিআর
সর্বাধিক অনুমোদিত শোষণ চাপ	৫ বার
সর্বোচ্চ নিষ্কাশন তাপমাত্রা	১৩০°সি
কম্প্রেসার শক্তি	2.২ কিলোওয়াট

ভ্যাকুয়াম পাম্প

প্যারামিটার	স্পেসিফিকেশন
পাম্পিং গতি	40 মি 3 / ঘন্টা
চূড়ান্ত ভ্যাকুয়াম	≤ 0.1 এমবিআর
শক্তি	2.২ কিলোওয়াট

স্টোরেজ ট্যাংক

প্যারামিটার	স্পেসিফিকেশন
কনটেইনার বিভাগ	টাইপ ২
ডিজাইন চাপ	৩৯ বার
ডিজাইন তাপমাত্রা	১০০ ডিগ্রি সেলসিয়াস
ভলিউম	৬০০ লিটার
তরল সঞ্চয় ক্ষমতা	৬০০ কেজি

কার্যকরী নীতি

KSLHRY-18Y/20-63-200MZ ((415V)SF6 কম্প্রেসার, ভ্যাকুয়াম পাম্প, স্টোরেজ ধারক, ফিল্টারিং সিস্টেম, শুকানোর সিস্টেম, ভালভ এবং পরিমাপ যন্ত্রপাতি.

SF6 পুনরুদ্ধারের সময়, কম্প্রেসার পুনরুদ্ধার গ্যাসের চাপ বৃদ্ধি করে। SF6 এর চাপ-তাপমাত্রা বৈশিষ্ট্যগুলির উপর ভিত্তি করে,গ্যাসটি উচ্চ চাপের অবস্থার অধীনে তরল করা হয় এবং 600L স্টোরেজ পাত্রে সংরক্ষণ করা হয়.

একই সময়ে, পরিস্রাবণ এবং শুকানোর সিস্টেম অপসারণ করতে সাহায্য করেআর্দ্রতা এবং কঠিন কণাগ্যাস হ্যান্ডলিংয়ের সময়।

পরবর্তীতে সিস্টেমটি গ্যাস ভরাট করার জন্য সঞ্চিত SF6 ব্যবহার করতে পারে বা উচ্চ চাপ ভরাট সার্কিটের মাধ্যমে বাহ্যিক সিলিন্ডারে SF6 স্থানান্তর করতে পারে।

পিএলসি স্বয়ংক্রিয় নিয়ন্ত্রণ

পিএলসি টাচ-স্ক্রিন কন্ট্রোল সিস্টেম বিভিন্ন SF6 হ্যান্ডলিং পদ্ধতির জন্য ডেডিকেটেড অপারেটিং মোড সরবরাহ করে।

KSLHRY-18Y/20-63-200MZ ((415V) নিম্নলিখিত সময়ে SF6 গ্যাস হ্যান্ডলিংয়ের জন্য উপযুক্তঃ

• জিআইএস ইনস্টলেশন এবং কমিশন
• জিআইএস রক্ষণাবেক্ষণ
• SF6 সার্কিট ব্রেকার সার্ভিসিং
• সাবস্টেশন রক্ষণাবেক্ষণ
• এফ.এফ.৬ বৈদ্যুতিক যন্ত্রপাতি উৎপাদন
• SF6 গ্যাস পুনরুদ্ধার এবং সঞ্চয়
• SF6 সিলিন্ডার ভরাট
• বৈদ্যুতিক সরঞ্জাম প্রতিস্থাপন এবং মূল্যায়ন

এটি এমন অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত যা প্রয়োজনবড় ক্ষমতার SF6 স্টোরেজ এবং ব্যাপক গ্যাস হ্যান্ডলিং ফাংশন.

স্ট্যান্ডার্ড প্যাকেজে রয়েছেঃ

• 1 × SF6 গ্যাস পুনরুদ্ধার ডিভাইস
• 1 × ব্যবহারকারীর নির্দেশিকা
• 1 × কনফরমেশন সার্টিফিকেট
• 1 × 5 মিটার ডাবল-স্তর ইস্পাত তারের ব্লেডিং পায়ের পাতার মোজাবিশেষ সঙ্গে DN20 স্ব-সিলেটিং সংযোগকারী এবং সিলিন্ডার বল-ভ্যালভ সংযোগকারী
• 1 × 10 মিটার ডাবল-স্তর ইস্পাত তারের ব্লেডিং রাবার পায়ের পাতার মোজাবিশেষ DN20 স্ব-সিলেটিং সংযোগকারী সঙ্গে
• 10 × M27 × 1.5 সিলিং গ্যাসকেট
• 10 × M36 × 2 সিলিং গ্যাসকেট
• 1 × M36 × 2 মহিলা থ্রেড থেকে M27 × 1.5 পুরুষ থ্রেড অ্যাডাপ্টার
• 1 × ফ্রেঞ্চ চাবি
• 1 × বৃষ্টিরোধী কভার

গ্রাহকের জিআইএস, সার্কিট ব্রেকার বা এসএফ 6 সরঞ্জামের ইন্টারফেস অনুসারে পাইপ, সংযোগকারী এবং অ্যাডাপ্টারগুলিও কাস্টমাইজ করা যায়।

KSTONE এর বিশেষত্ব হলSF6 গ্যাস পুনরুদ্ধার, হ্যান্ডলিং, পরীক্ষা এবং চিকিত্সা সরঞ্জামপাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন অ্যাপ্লিকেশনের জন্য।

আমাদের SF6 গ্যাস পুনরুদ্ধার সিস্টেমগুলি বিভিন্ন সরঞ্জাম ক্ষমতা এবং অপারেটিং প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে, বহনযোগ্য পুনরুদ্ধার ইউনিট থেকে বড় ক্ষমতা স্বয়ংক্রিয় SF6 পরিষেবা সিস্টেম পর্যন্ত।

কাস্টমাইজড কনফিগারেশন প্রয়োজন প্রকল্পের জন্য, KSTONE উপর ভিত্তি করে সমাধান প্রদান করতে পারেনঃ

• এসএফ৬ গ্যাসের ক্ষমতা
• পুনরুদ্ধারের গতি
• স্টোরেজ ট্যাঙ্কের আয়তন
• পাওয়ার সাপ্লাই
• ভ্যাকুয়ামের প্রয়োজনীয়তা
• গ্যাস ভরাট করার প্রয়োজনীয়তা
• জিআইএস এবং সার্কিট ব্রেকার ইন্টারফেস
• স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশন

আপনার SF6 গ্যাস পুনরুদ্ধারের প্রয়োজনীয়তা নিয়ে আলোচনা করার জন্য KSTONE এর সাথে যোগাযোগ করুন।

একটি সম্পূর্ণ SF6 গ্যাস হ্যান্ডলিং সমাধান জন্য, আপনি এছাড়াও আগ্রহী হতে পারেঃ

SF6 গ্যাস পুনরুদ্ধার সিস্টেম
বিভিন্ন পুনরুদ্ধার, ভ্যাকুয়ামিং, ফিলিং এবং স্টোরেজ কনফিগারেশন অন্বেষণ করুন।

এস এফ ৬ গ্যাস বিশ্লেষক
রক্ষণাবেক্ষণ বা গ্যাস পুনরুদ্ধারের পরে SF6 বিশুদ্ধতা, আর্দ্রতা এবং পচন পণ্য পরিমাপ করুন।

এস এফ ৬ ফুটো সনাক্তকারী যন্ত্র
জিআইএস, সার্কিট ব্রেকার, ভালভ এবং অন্যান্য এসএফ৬ সরঞ্জাম থেকে এসএফ৬ ফুটো সনাক্ত করা।

SF6 ভ্যাকুয়াম পাম্পিং সিস্টেম
SF6 বৈদ্যুতিক সরঞ্জাম সরানোর জন্য বিশেষ ভ্যাকুয়াম সমাধান।

SF6/N2 গ্যাস মিশ্রণ এবং চার্জিং সরঞ্জাম
নিয়ন্ত্রিত SF6/N2 গ্যাস মিশ্রণ এবং ভরাট প্রয়োজন অ্যাপ্লিকেশন জন্য।

এটি জিআইএস, সার্কিট ব্রেকার এবং অন্যান্য এসএফ6-বিচ্ছিন্ন বৈদ্যুতিক সরঞ্জাম থেকে এসএফ 6 গ্যাস পুনরুদ্ধার, সঞ্চয়, ভ্যাকুয়ামিং, ভর্তি এবং পরিচালনার জন্য ডিজাইন করা হয়েছে।

সিস্টেমটি একটি৬০০ লিটার স্টোরেজ ট্যাংকযা ৬০০ কেজি পর্যন্ত তরল সঞ্চয় করার ক্ষমতা রাখে।

হ্যাঁ, সিস্টেমটি উচ্চ চাপের এসএফ৬ কম্প্রেসার ব্যবহার করে পুনরুদ্ধার করা এসএফ৬কে বহিরাগত সিলিন্ডারে স্থানান্তর করে।

না, এটা একটাবায়ু শীতলনকশা এবং একটি বহিরাগত জল উৎস প্রয়োজন হয় না।

হ্যাঁ, সিস্টেমটি পিএলসি টাচ-স্ক্রিন কন্ট্রোল ব্যবহার করে এবং ভ্যাকুয়াম পাম্পিং, পুনরুদ্ধার, ভর্তি এবং সিলিন্ডার ভর্তি করার জন্য স্বয়ংক্রিয় অপারেটিং মোড সরবরাহ করে।

হ্যাঁ, গ্রাহকের জিআইএস বা সার্কিট ব্রেকার ইন্টারফেস অনুযায়ী পাইপ, অ্যাডাপ্টার এবং সংযোগকারীগুলি কনফিগার করা যেতে পারে।

স্ট্যান্ডার্ড কনফিগারেশন ব্যবহার করে৩ ফেজ ৪১৫ ভোল্ট, ৫০ হার্জ পাওয়ার সাপ্লাই.

আমি একটা600L SF6 গ্যাস পুনরুদ্ধার সিস্টেমজিআইএস রক্ষণাবেক্ষণ, সার্কিট ব্রেকার সার্ভিসিং বা সাবস্টেশন অ্যাপ্লিকেশনের জন্য?

আমাদের সরঞ্জাম ভোল্টেজ, SF6 গ্যাস পরিমাণ, প্রয়োজনীয় স্টোরেজ ক্ষমতা, পাওয়ার সাপ্লাই এবং সংযোগ ইন্টারফেস পাঠান।KSTONE আপনার অ্যাপ্লিকেশন জন্য একটি উপযুক্ত SF6 পুনরুদ্ধার এবং গ্যাস হ্যান্ডলিং কনফিগারেশন সুপারিশ করতে পারেন.

মডেলঃ KSLHRY-18Y/20-63-200MZ ((415V)

প্রযুক্তিগত বিবরণী, উদ্ধৃতি এবং কাস্টমাইজড কনফিগারেশনের জন্য KSTONE এর সাথে যোগাযোগ করুন।
