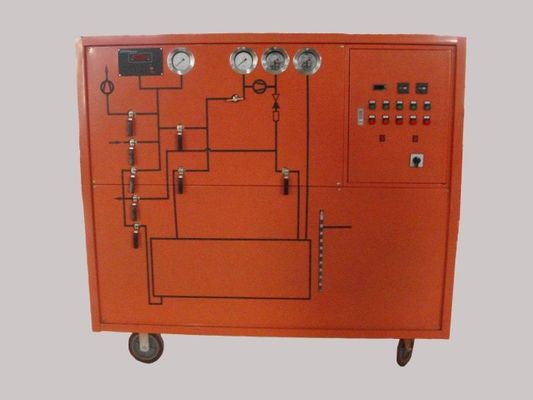

ম্যানুয়াল অপারেশন, মৌলিক SF6 পুনরুদ্ধার ডিভাইস, 36m3/h কম্প্রেসার

ম্যানুয়াল অপারেশন, বেসিক SF6 রিকভারি ডিভাইস, ওয়ার্কিং ভোল্টেজ থ্রি-ফেজ 380V 50Hz

KSLH-36Y54100

প্রধান প্রযুক্তিগত কর্মক্ষমতা পরামিতি
1. ডিভাইসের কর্মক্ষমতা পরামিতি
প্রকার: জমাটবদ্ধ তরলীকরণ, এয়ার-কুলড, হাতে চালিত মোবাইল
কাজের পরিবেশের তাপমাত্রা -10 ℃~40 ℃
প্রাথমিক চাপ (MPa) 0.8
পুনরুদ্ধারের চূড়ান্ত চাপ (MPa) ≤ 0.053
1m3 ভলিউমের জন্য প্রয়োজনীয় সময় (h/m3) * ≤ 0.5
প্রাথমিক চাপ (Pa) ≤ 133
স্ফীতির চূড়ান্ত চাপ (MPa) 0.7
1m3 ভলিউমের জন্য প্রয়োজনীয় সময় (h/m3) ≤ 0.2
0.1MPa থেকে 133Pa পর্যন্ত ভ্যাকুয়াম করতে সময় লাগে (h/m3) * * ≤ 1.0
চূড়ান্ত ভ্যাকুয়াম (Pa) ≤ 10
24 ঘন্টার জন্য 133Pa-এ ভ্যাকুয়াম বজায় রাখা হলে বৃদ্ধির মান (Pa) ≤ 400
বার্ষিক লিক হওয়ার হার ≤ 1%
পুনর্ব্যবহারের পরে SF6 আর্দ্রতার পরিমাণ (PPM/V) * * * ≤ 60
গ্যাসের বিশুদ্ধতা এবং তেলের পরিমাণ (PPM/G) ≤ 10
সংরক্ষণ পদ্ধতি: তরল
সংরক্ষণ চাপ (MPa) 8
ক্ষমতা (L) 100
গ্যাস স্টোরেজ ক্ষমতা (কেজি) 100
শুকানোর ফিল্টার পুনর্জন্ম পদ্ধতি: ভ্যাকুয়াম গরম করার সক্রিয়করণ পুনর্জন্ম
বিদ্যুৎ সরবরাহ থ্রি-ফেজ ফোর ওয়্যার সিস্টেম 3 Φ 380V 50Hz
মোট শক্তি (kW) ≤ 10
গোলমাল dB (A) ≤ 75

2. প্রধান উপাদানের কর্মক্ষমতা পরামিতি
অর্ধ-আবদ্ধ রূপ
তাত্ত্বিক স্থানচ্যুতি m3/h 36
সর্বোচ্চ নিষ্কাশন চাপ MPa 3.5
অনুমোদিত নিষ্কাশন চাপ MPa 3.0
SF6 কম্প্রেসার
ন্যূনতম অনুমোদিত সাকশন চাপ KPa 53
সর্বোচ্চ অনুমোদিত সাকশন চাপ MPa 1.0
সর্বোচ্চ নিষ্কাশন তাপমাত্রা ℃ 130
পাওয়ার kW 2.2
বিদ্যুৎ সরবরাহ 3 Φ 380V 50Hz
निष्कर्षण হার L/s 15
ভ্যাকুয়াম পাম্পের চূড়ান্ত ভ্যাকুয়াম Pa ≤ 15
লুব্রিকেটিং তেল HD25 রেফ্রিজারেশন তেল
পাওয়ার kW 2.2
বিদ্যুৎ সরবরাহ 3 Φ 380V 50Hz
পাত্রের শ্রেণীবিভাগ 2
ডিজাইন চাপ MPa 8
পাত্রের ডিজাইন তাপমাত্রা ℃ 45
সংরক্ষণ পাত্রের ক্ষমতা L 100
সংরক্ষণ পাত্রের স্টোরেজ ক্ষমতা কেজি 100

পরিবহন পরামিতি

ধোঁয়াযুক্ত কাঠের বাক্স
মাত্রা: 1600 * 1000 * 1200
মোট ওজন: 650 কেজি
