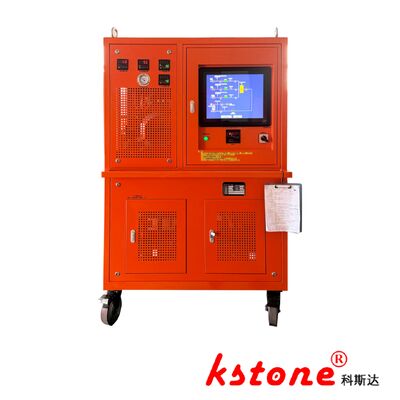

উচ্চ-চাপ C4f7n পুনরুদ্ধার ডিভাইস 30m³/ঘণ্টা 400L স্টোরেজ GIS 110-550KV অটো টাচস্ক্রিন KSC4-30WY/20-400Z

অ্যাপ্লিকেশন ক্ষেত্র

I. ডিজাইন এবং উত্পাদন রেফারেন্স স্ট্যান্ডার্ড

• সালফার হেক্সাফ্লোরাইড গ্যাস পুনরুদ্ধার ডিভাইসের জন্য প্রযুক্তিগত শর্ত-ডিএল/টি 662-2009
• এসএফ 6 পুনরুদ্ধার, রিফিলিং এবং চিকিত্সা ডিভাইসের জন্য প্রযুক্তিগত স্পেসিফিকেশন-কিউ/জিডিডাব্লু 470-2010
• শিল্প সালফার হেক্সাফ্লুরাইড-জিবি/টি 12022-2006
• ভ্যাকুয়াম পাম্পগুলির জন্য সুরক্ষা প্রয়োজনীয়তা-জিবি 22360-2008
• চাপ জাহাজ-জিবি 150.1 ~ 150.4-2011
• অ্যাকোস্টিকস-সাউন্ড প্রেসার ব্যবহার করে শব্দের উত্সগুলির শব্দ শক্তি স্তরের নির্ধারণ-একটি প্রতিবিম্বিত বিমানের উপর একটি খামার পরিমাপ পৃষ্ঠ ব্যবহার করে সহজ পদ্ধতি-জিবি/টি 3768-1996
• নেমপ্লেটস-জিবি/টি 13306-2011
• যান্ত্রিক এবং বৈদ্যুতিক পণ্যগুলির প্যাকেজিংয়ের জন্য সাধারণ প্রযুক্তিগত শর্তগুলি-জিবি/টি 13384-2008
• সাধারণ বৈদ্যুতিক সরঞ্জাম বিতরণ করার জন্য ডিজাইন কোড-জিবি 50055-2011
• পরিমাপ, নিয়ন্ত্রণ এবং পরীক্ষাগার ব্যবহারের জন্য বৈদ্যুতিক সরঞ্জামগুলির জন্য সুরক্ষা প্রয়োজনীয়তা-অংশ 1: ​​সাধারণ প্রয়োজনীয়তা-জিবি 4793.1-1995
• শিল্প যন্ত্রপাতিগুলির বৈদ্যুতিক সরঞ্জাম-অংশ 1: ​​সাধারণ প্রযুক্তিগত শর্তাদি-জিবি 5226.1-2008
• প্যাকেজিং, স্টোরেজ এবং পরিবহণের জন্য গ্রাফিকাল সূচক-জিবি/টি 191-2008

Ii। প্রধান কার্যাদি এবং বৈশিষ্ট্য

সামগ্রিক ফাংশন

পুনরুদ্ধার সিস্টেম

• মূল উপাদান: পুরো সিস্টেমের জন্য এয়ার-কুলড স্ট্রাকচারাল ডিজাইন সহ তেল-মুক্ত উচ্চ-চাপ সংক্ষেপক।
• সুরক্ষা ডিভাইসগুলি: চাপ হ্রাসকারী এবং চৌম্বক-সহায়তায় সোলেনয়েড ভালভগুলি সংক্ষেপকের অনুমোদিত সীমা ছাড়িয়ে ইনলেট/আউটলেট চাপ থেকে ক্ষতি রোধ করতে পুনরুদ্ধার সিস্টেমের ইনলেট এবং আউটলেটে কনফিগার করা হয়।

ভ্যাকুয়াম পাম্পিং সিস্টেম

• পাম্পের ধরণ: সরাসরি সংযুক্ত ভ্যান ভ্যাকুয়াম পাম্প, ছোট আকারের বৈশিষ্ট্যযুক্ত, কোনও তেল ফিউম/ড্রিপিং/ফুটো এবং 10 পিএর চূড়ান্ত ভ্যাকুয়াম বৈশিষ্ট্যযুক্ত।
• অ্যান্টি-অয়েল ব্যাকফ্লো ডিভাইস: হঠাৎ বিদ্যুৎ বিভ্রাট বা শাটডাউন চলাকালীন পাম্প তেলকে সুইচগিয়ারে প্রবাহিত হতে বাধা দেয়।
• ভ্যাকুয়াম গেজ: সঠিক ভ্যাকুয়াম পরিমাপের জন্য উচ্চ-নির্ভুলতা ডিজিটাল ভ্যাকুয়াম গেজ, ব্যবহার করা সহজ।
• অ্যাপ্লিকেশন: ডিভাইস নিজেই সরিয়ে নেওয়া, ফিল্টারগুলির ভ্যাকুয়াম অ্যাক্টিভেশন এবং বৈদ্যুতিক সরঞ্জাম সরিয়ে নেওয়া (al চ্ছিক বৃহত্তর ভ্যাকুয়াম ইউনিট)।

পরিশোধন সিস্টেম

• ফিল্টার: আমদানিকৃত উচ্চ-নির্ভুলতা ডাস্ট ফিল্টার, শুকনো ফিল্টার এবং পচন পণ্য ফিল্টার, গ্যাসের ধুলার কণার আকার 1 μm এর নীচে এবং 40 পিপিএমের নীচে আর্দ্রতার পরিমাণ নিয়ন্ত্রণ করে।
• পুনর্জন্ম প্রযুক্তি: ভ্যাকুয়াম হিটিং অ্যাক্টিভেশন পুনর্জন্ম, শুকনো সিস্টেমকে বিচ্ছিন্ন বা ফিল্টার উপাদান প্রতিস্থাপন ছাড়াই স্বায়ত্তশাসিতভাবে পুনরায় জন্মানোর অনুমতি দেয়।

চার্জিং সিস্টেম

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

• উপাদানগুলি: ফেজ সিকোয়েন্স স্যুইচিং, ফুটো, ফেজ হ্রাস, অতিরিক্ত উত্তাপ এবং তাপীয় রিলেগুলির জন্য সুরক্ষা ফাংশন সহ ব্র্যান্ডযুক্ত বৈদ্যুতিক উপাদানগুলি।
• নকশা: অপব্যবহার থেকে সরঞ্জামের ক্ষতি রোধ করতে মাল্টি-স্টেজ লিঙ্কেজ নিয়ন্ত্রণ; উচ্চ নির্ভরযোগ্যতার জন্য 500 ভি সহ ভোল্টেজ সহ্য করে কাস্টম ফেজ সিকোয়েন্স সুরক্ষা।

সুরক্ষা ব্যবস্থা

• বিস্ফোরণ এবং ক্ষতি প্রতিরোধের জন্য ট্রিপল চাপ সুরক্ষা ডিভাইসগুলি।
• গ্রাউন্ডিং: সহজ গ্রাউন্ডিংয়ের জন্য সুরক্ষা গ্রাউন্ডিং বোল্ট সহ সজ্জিত।
• কাঠামো: ডাস্টপ্রুফ, জলরোধী এবং শব্দ-হ্রাস সুরক্ষা সরবরাহ করে অভ্যন্তরীণ যন্ত্রপাতি থেকে অপারেটরদের বিচ্ছিন্ন করার জন্য বক্স ডিজাইন।

পাইপলাইন সিস্টেম

• পাইপস: প্রাচীরের বেধ ≥1.6 মিমি সহ উচ্চমানের লাল তামা পাইপগুলি অনুভূমিকভাবে এবং উল্লম্বভাবে সাজানো।
• সংযোগগুলি: উচ্চ শক্তি এবং দৃ ness ়তার জন্য রৌপ্য-বর্ধিত ld ালাই সহ সমস্ত বাঁক এবং জয়েন্টগুলিতে (সাধারণ প্রসারিত বাঁক নয়) ld ালাইয়ের জন্য ব্যবহৃত লাল কপার সংযোগকারীগুলি কোনও ফুটো নিশ্চিত করে না।

স্টোরেজ সিস্টেম

• গ্যাস স্টোরেজ ট্যাঙ্ক: জিবি 150 ইস্পাত চাপ জাহাজে ডিজাইন করা, উত্পাদিত এবং পরীক্ষিত, প্রতিটি জাতীয় কর্তৃপক্ষ দ্বারা জারি করা একটি অনন্য শংসাপত্র নম্বর সহ।
• আনুষাঙ্গিক: স্ট্যান্ডার্ড চাপ গেজ এবং সি 4 চাপের ডিজিটাল প্রদর্শন।

অপারেশন সিস্টেম

• নিয়ন্ত্রণ: 15 ইঞ্চি রঙের টাচস্ক্রিন সহ সম্পূর্ণ পিএলসি অটোমেশন।
• ইন্টারফেস: গ্রাফিকাল অপারেশন ইন্টারফেস পুনরুদ্ধার প্রক্রিয়াটির অন্তর্নির্মিত স্কিম্যাটিক ডায়াগ্রামগুলির সাথে, স্কিম্যাটিকটিতে ডিভাইস গ্রাফিক্সে ক্লিক করে ওয়ান-কী স্বয়ংক্রিয় অপারেশন এবং ম্যানুয়াল অপারেশনকে সমর্থন করে।
• সুরক্ষা: রিয়েল-টাইম ত্রুটি ইঙ্গিত এবং সমস্যা সমাধানের দিকনির্দেশ সহ অপব্যবহারের বিরুদ্ধে ব্যাপক সুরক্ষা; চাইনিজ ভাষা মোড উপলব্ধ।

• সি 4 স্বয়ংক্রিয় পুনরুদ্ধার ডিভাইস সিস্টেম ডায়াগ্রাম

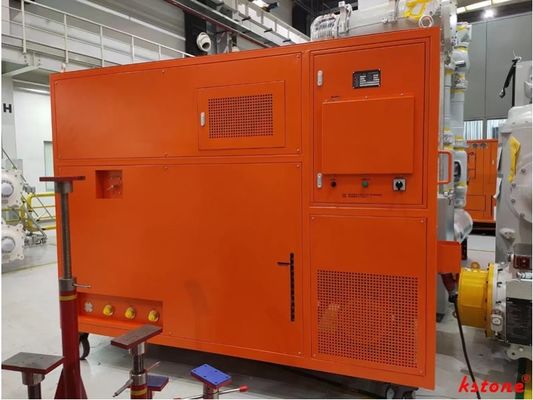

• কাঠামো: পুরো মেশিনটি রক্ষণাবেক্ষণের দরজা এবং উইন্ডোজ সংরক্ষিত সহ একটি বদ্ধ ধাতব প্রতিরক্ষামূলক শেল দিয়ে সজ্জিত। সহজ চলাচলের জন্য বড় ব্যাসের ইউনিভার্সাল হুইলগুলি নীচে ইনস্টল করা হয় এবং উচ্চ-শক্তি ক্রসবিমগুলি ফর্কলিফ্ট উত্তোলনের অনুমতি দেয়। সুবিধাজনক উত্তোলনের জন্য শীর্ষের চারটি কোণে বিচ্ছিন্নভাবে উত্তোলন লগগুলি মাউন্ট করা হয়।

Iii। ডিভাইস পারফরম্যান্স পরামিতি

1। প্রধান খুচরা যন্ত্রাংশ এবং সরঞ্জাম:

2। প্রধান উপাদানগুলির পারফরম্যান্স পরামিতি

3 এম-নভেক -4710-ইনসুলেটিং-গ্যাস

আমিntroduction

3 মি™নভেক™4710 অন্তরক গ্যাস সালফার হেক্সাফ্লোরাইডের একটি টেকসই বিকল্প (এসএফ6) বৈদ্যুতিক সরঞ্জাম জন্য

ইনসুলেশন এবং আর্ক কোঞ্চিং অ্যাপ্লিকেশন। এটি দুর্দান্ত ডাইলেট্রিক বৈশিষ্ট্য সরবরাহ করে, অপারেটিংয়ের বিস্তৃত পরিসীমা

এসএফের তুলনায় পরিবেশগত প্রভাবগুলিতে তাপমাত্রা এবং উল্লেখযোগ্য হ্রাস6। নভেক 4710 গ্যাস অ-

জ্বলনযোগ্য এবং শ্রমিকদের জন্য বিস্তৃত সুরক্ষা মার্জিন রয়েছে যখন উদ্দেশ্যযুক্ত অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হিসাবে ব্যবহৃত হয়। এই

এসএফ6বিকল্পের ক্ষেত্রেও গুরুত্বপূর্ণ পরিবেশগত বৈশিষ্ট্য রয়েছে যেমন কম গ্লোবাল ওয়ার্মিং সম্ভাবনা (জিডাব্লুপি) কখন

জড় গ্যাস এবং শূন্য ওজোন হ্রাস সম্ভাবনা (ওডিপি) এর সাথে মিশ্রিত। খাঁটি আকারে নভেক 4710 গ্যাসের একটি আপেক্ষিক রয়েছে

ডাইলেট্রিক শক্তি এসএফের চেয়ে দুইগুণ বেশি6প্রদত্ত চাপে।

ওn 20 ডিসেম্বর, 2022, 3 এম ঘোষণা করেছে যে এটি পারফ্লুরোইসোবিউটিরোনাইট্রাইল (সহ পলিফ্লুওরোয়ালকাইল পদার্থ (পিএফএ) পণ্যগুলি প্রতি 58 এর উত্পাদন বন্ধ করবে (পিএফএএস)সি 4 এফ 7 এন, 3 এম নভেক 4710) এবং পারফ্লুরোপেনটানোন (সি 5 এফ 10, 3 এম নভেক 5110), জলবায়ু, পরিবেশ এবং পরিবেশগত স্বাস্থ্যের উপর পিএফএগুলির প্রভাব হ্রাস বা নির্মূল করতে 2025 এর শেষে।

কোস্টোনচীনের একটি শীর্ষস্থানীয় উদ্যোগ যা সি 4 এবং সি 5 সম্পর্কিত যন্ত্র এবং সরঞ্জাম বিকাশ করে; এবং 3 এম এবং চীনা সি 4 বা সি 5 নির্মাতাদের সাথে যথাযথ সহযোগিতা রয়েছে;
