KS30-H3W মাল্টি-প্যারামিটার ইনসুলেশন মিডিয়াম অ্যানালাইজার পরিবেশ-বান্ধব সুইচগিয়ারের জন্য

N₂ এবং ড্রাই-এয়ার ইনসুলেটেড সুইচগিয়ারের জন্য SF₆ ট্রেস গ্যাস, অক্সিজেন এবং ডিউ পয়েন্ট পরিমাপ

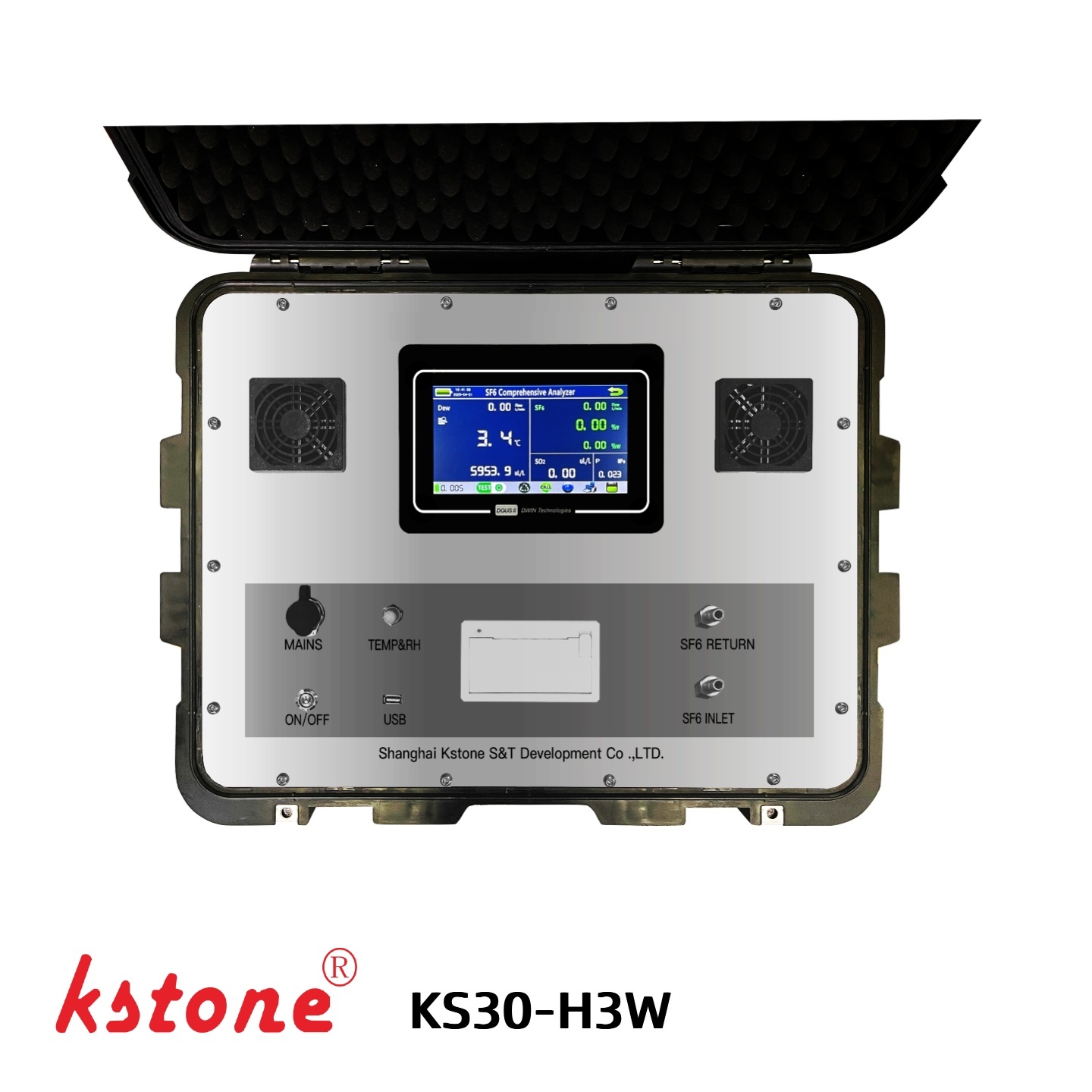

The KSTONE KS30-H3W একটি মাল্টি-প্যারামিটার ইনসুলেশন মিডিয়াম অ্যানালাইজার যা N₂ বা ড্রাই এয়ারকে ইনসুলেশন মিডিয়াম হিসেবে ব্যবহার করে পরিবেশ-বান্ধব সুইচগিয়ারে গ্যাস-গুণমান পরীক্ষার জন্য ডিজাইন করা হয়েছে।The analyzer combines ট্রেস SF₆ পরিমাপ, অক্সিজেন (O₂) পরিমাপ এবং ডিউ পয়েন্ট পরিমাপ

একটি পোর্টেবল যন্ত্রে। এটি অক্সিজেনের ঘনত্ব পরিমাপ করে বিভিন্ন ইনসুলেশন-গ্যাস পরিবেশ সনাক্ত করতে পারে, যা এটিকে N₂-ইনসুলেটেড এবং ড্রাই-এয়ার-ইনসুলেটেড সুইচগিয়ার উভয়ের জন্য উপযুক্ত করে তোলে।আমদানিকৃত উচ্চ-কার্যকারিতা সেন্সর, একটি উচ্চ-গতির মাইক্রোপ্রসেসর, একটি কালার টাচস্ক্রিন এবং একটি সমন্বিত গ্যাস-প্রবাহ নিয়ন্ত্রণ ব্যবস্থা সহ, KS30-H3W পাওয়ার সরঞ্জাম প্রস্তুতকারক, সাবস্টেশন, রক্ষণাবেক্ষণ দল এবং বৈদ্যুতিক টেস্টিং পরিষেবা প্রদানকারীদের জন্য দ্রুত এবং সুবিধাজনক ফিল্ড পরিমাপ সরবরাহ করে।বিভিন্ন ইনসুলেশন-গ্যাস এবং SF₆ টেস্টিংয়ের প্রয়োজনীয়তার জন্য, KSTONE গ্যাস অ্যানালাইজার এবং লিক ডিটেকশন যন্ত্রের একটি পরিসীমা সরবরাহ করে।

ট্রেস SF₆ পরিমাপ

KS30-H3W পরিবেশ-বান্ধব সুইচগিয়ারে ট্রেস পরিমাণে SF₆ সনাক্ত করতে পারে।

পরিমাপের পরিসীমা:

0–3000 ppm

• রেজোলিউশন: 0.1 ppm
• রেফারেন্স নির্ভুলতা: 0–1% / 0–23%
• ট্রেস SF₆ পরিমাপ N₂ বা ড্রাই এয়ারকে প্রাথমিক ইনসুলেশন মিডিয়াম হিসেবে ব্যবহার করা ইনসুলেশন-গ্যাস সিস্টেমে সম্ভাব্য SF₆ দূষণ বা অবশিষ্ট SF₆ নিরীক্ষণের জন্য ব্যবহার করা যেতে পারে।প্যারামিটার

অ্যানালাইজারটি ইনসুলেশন মিডিয়াম অনুসারে দুটি O₂ পরিমাপ পরিসীমা সমর্থন করে।

N₂-ইনসুলেটেড সুইচগিয়ারের জন্য

O₂ পরিসীমা:

স্পেসিফিকেশন

• O₂ পরিমাপ পরিসীমা যন্ত্রটিকে পৃথক অ্যানালাইজার ছাড়াই বিভিন্ন পরিবেশ-বান্ধব সুইচগিয়ার গ্যাস পরিবেশের জন্য ব্যবহার করার অনুমতি দেয়।±3% F.S.

স্পেসিফিকেশন

• O₂ পরিমাপ পরিসীমা যন্ত্রটিকে পৃথক অ্যানালাইজার ছাড়াই বিভিন্ন পরিবেশ-বান্ধব সুইচগিয়ার গ্যাস পরিবেশের জন্য ব্যবহার করার অনুমতি দেয়।±3% F.S.

KS30-H3W ইনসুলেশন-গ্যাস সিস্টেমের ভিতরে আর্দ্রতার অবস্থা মূল্যায়ন করতে নমুনা গ্যাসের ডিউ পয়েন্ট পরিমাপ করে।

স্পেসিফিকেশন

−80 থেকে +20°C

• রেজোলিউশন: 0.1°C
• রেফারেন্স নির্ভুলতা: যন্ত্রটি কি ফিল্ড টেস্টিংয়ের জন্য ব্যবহার করা যেতে পারে?
• সিল করা বৈদ্যুতিক সরঞ্জামগুলির গ্যাস গুণমান নিরীক্ষণ এবং ইনসুলেশন কর্মক্ষমতাকে প্রভাবিত করতে পারে এমন প্রতিকূল আর্দ্রতার অবস্থা সনাক্ত করার জন্য আর্দ্রতা পরিমাপ বিশেষভাবে গুরুত্বপূর্ণ।0.1°C

পরিবেশ-বান্ধব সুইচগিয়ার সরঞ্জাম ডিজাইনের উপর নির্ভর করে বিভিন্ন ইনসুলেশন মিডিয়াম ব্যবহার করতে পারে।

KS30-H3W একটি যন্ত্রে একাধিক পরিমাপকে একত্রিত করে, ব্যবহারকারীদের পরীক্ষা করার অনুমতি দেয়:

প্রয়োগ

প্রধান পরিমাপ প্যারামিটার

পরিমাপের সময়, নমুনা গ্যাস স্যাম্পলিং সংযোগের মাধ্যমে অ্যানালাইজারে প্রবেশ করানো হয়।

সমন্বিত গ্যাস-প্রবাহ ব্যবস্থা স্থিতিশীল স্যাম্পলিং অবস্থা বজায় রাখতে সাহায্য করে, যখন অভ্যন্তরীণ সেন্সরগুলি একই সাথে প্রয়োজনীয় গ্যাস প্যারামিটারগুলি পরিমাপ করে।

পরিমাপ প্রক্রিয়া

সুইচগিয়ার → গ্যাস স্যাম্পলিং → ফ্লো স্ট্যাবিলাইজেশন → মাল্টি-প্যারামিটার পরিমাপ → ফলাফল প্রদর্শন → ডেটা স্টোরেজ

যন্ত্রটি একই সাথে তথ্য সরবরাহ করতে পারে:

ট্রেস SF₆ ঘনত্ব

অক্সিজেন ঘনত্ব

• ডিউ পয়েন্ট
• পরিমাপের ফলাফল সুবিধাজনক ফিল্ড অপারেশনের জন্য কালার টাচস্ক্রিনে সরাসরি প্রদর্শিত হয়।
• মূল বৈশিষ্ট্য

1. মাল্টি-প্যারামিটার পরিমাপ

SF₆, O₂ এবং ডিউ পয়েন্ট একটি সমন্বিত অ্যানালাইজার ব্যবহার করে পরিমাপ করা যেতে পারে, যা ফিল্ড টেস্টিংয়ের জন্য প্রয়োজনীয় যন্ত্রের সংখ্যা হ্রাস করে।

2. N₂ এবং ড্রাই-এয়ার সুইচগিয়ারের জন্য ডিজাইন করা

দুটি O₂ পরিমাপ পরিসীমা বিভিন্ন ইনসুলেশন-মিডিয়া অ্যাপ্লিকেশন সমর্থন করে:

N₂-ইনসুলেটেড সুইচগিয়ারের জন্য 0–1% O₂

ড্রাই-এয়ার-ইনসুলেটেড সুইচগিয়ারের জন্য 0–23% O₂

• 3. ট্রেস SF₆ সনাক্তকরণ
• যন্ত্রটি

0 থেকে 3000 ppm

পর্যন্ত ট্রেস SF₆ পরিমাপ করে, 0.1 ppm এর রেজোলিউশন সহ।0–1% / 0–23%বিভিন্ন ইনসুলেশন-গ্যাস এবং SF₆ টেস্টিংয়ের প্রয়োজনীয়তার জন্য, KSTONE গ্যাস অ্যানালাইজার এবং লিক ডিটেকশন যন্ত্রের একটি পরিসীমা সরবরাহ করে।

5. সমন্বিত ফ্লো কন্ট্রোল

একটি বিল্ট-ইন প্রেসার স্ট্যাবিলাইজিং ভালভ এবং ইলেকট্রনিক ফ্লোমিটার পরিমাপের সময় স্থিতিশীল নমুনা-গ্যাস অবস্থা বজায় রাখতে সাহায্য করে।

6. উচ্চ-কার্যকারিতা সেন্সর

অ্যানালাইজারটি স্থিতিশীল পরিমাপ এবং ভাল পুনরাবৃত্তির জন্য উচ্চ-কার্যকারিতা আমদানিকৃত সেন্সর ব্যবহার করে।

7. কালার টাচস্ক্রিন ইন্টারফেস

কালার টাচস্ক্রিন এবং গ্রাফিক্যাল ইউজার ইন্টারফেস অপারেশনকে সহজ করে এবং পরিমাপের ফলাফল এবং যন্ত্রের সেটিংস সরাসরি ডিসপ্লেতে দেখতে দেয়।

8. ফিল্ড টেস্টিংয়ের জন্য নির্মিত

কম্প্যাক্ট যন্ত্রটির ওজন প্রায়

3.5 কেজি

এবং এটি একটি লিথিয়াম ব্যাটারি দ্বারা চালিত হয়, পাশাপাশি নমনীয় ফিল্ড এবং ওয়ার্কশপ ব্যবহারের জন্য AC পাওয়ারও সমর্থন করে।প্রযুক্তিগত স্পেসিফিকেশনSF₆ পরিমাপ

প্যারামিটার

SF₆ রেজোলিউশন

স্পেসিফিকেশন

প্যারামিটার

স্পেসিফিকেশন

প্যারামিটার

স্পেসিফিকেশন

প্যারামিটার

স্পেসিফিকেশন

স্পেসিফিকেশন

পরিবেশ-বান্ধব সুইচগিয়ার

প্রচলিত SF₆-ভিত্তিক ইনসুলেশন সিস্টেমের পরিবর্তে N₂ বা ড্রাই এয়ার ব্যবহার করে সুইচগিয়ারে ইনসুলেশন গ্যাস অবস্থা পরীক্ষা করার জন্য ব্যবহৃত হয়।

N₂ / ড্রাই এয়ার

সরঞ্জাম উৎপাদন, সমাবেশ এবং কমিশনিংয়ের সময় গ্যাস-গুণমান পরিদর্শনের জন্য উপযুক্ত।

সাবস্টেশন

গ্যাস-ইনসুলেটেড বৈদ্যুতিক সরঞ্জামগুলির ফিল্ড পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য ব্যবহৃত হয়।

পাওয়ার সরঞ্জাম রক্ষণাবেক্ষণ

পরিদর্শন এবং রক্ষণাবেক্ষণ কার্যক্রমের সময় ট্রেস SF₆, অক্সিজেন এবং ডিউ পয়েন্টের পোর্টেবল পরিমাপ সরবরাহ করে।

ফিল্ড অ্যাপ্লিকেশনগুলির জন্য একটি কম্প্যাক্ট মাল্টি-প্যারামিটার গ্যাস অ্যানালাইজার প্রয়োজন এমন টেস্টিং কোম্পানি এবং পরিষেবা প্রদানকারীদের জন্য উপযুক্ত।

কেন KSTONE KS30-H3W বেছে নেবেন?

একটি যন্ত্রে একাধিক পরিমাপ

ট্রেস SF₆, অক্সিজেন এবং ডিউ পয়েন্টের জন্য পৃথক যন্ত্র ব্যবহার করার পরিবর্তে, KS30-H3W এই পরিমাপগুলিকে একটি পোর্টেবল প্ল্যাটফর্মে একত্রিত করে।

বিভিন্ন ইনসুলেশন মিডিয়ামের সাথে অভিযোজনযোগ্য

দুটি O₂ পরিমাপ পরিসীমা একই অ্যানালাইজারকে N₂ এবং ড্রাই-এয়ার ইনসুলেশন অ্যাপ্লিকেশন উভয়ের জন্য ব্যবহার করার অনুমতি দেয়।

ব্যবহারিক ফিল্ড অপারেশন

সমন্বিত ফ্লো-কন্ট্রোল সিস্টেম, টাচস্ক্রিন ইন্টারফেস, ব্যাটারি পাওয়ার এবং কম্প্যাক্ট ডিজাইন যন্ত্রটিকে অন-সাইট টেস্টিংয়ের জন্য উপযুক্ত করে তোলে।

দ্রুত গ্যাস গুণমান মূল্যায়ন

একাধিক পরিমাপ প্যারামিটারের সমন্বয় ব্যবহারকারীদের একটি একক টেস্টিং অপারেশনের সময় ইনসুলেশন-গ্যাস অবস্থার একটি আরও ব্যাপক চিত্র পেতে দেয়।

ডেটা ম্যানেজমেন্ট এবং যন্ত্রের ফাংশন

গ্যাস পরিমাপ ছাড়াও, KS30-H3W ফিল্ড টেস্টিংয়ের জন্য ডিজাইন করা বেশ কয়েকটি অপারেটিং ফাংশন একত্রিত করে।

এগুলির মধ্যে রয়েছে:

রিয়েল-টাইম পরিমাপ

পাওয়ার ম্যানেজমেন্ট

• সময় ব্যবস্থাপনা
• ফাইল স্টোরেজ
• প্যারামিটার সেটিং
• কালার টাচস্ক্রিন অপারেশন
• গ্রাফিক্যাল ইউজার ইন্টারফেস
• পরিমাপের তথ্য সরাসরি যন্ত্রে দেখা যেতে পারে এবং পরবর্তী রেফারেন্সের জন্য সংরক্ষণ করা যেতে পারে।
• এক নজরে KS30-H3W

আইটেম

KS30-H3W

KS30-H3W

ট্রেস SF₆, অক্সিজেন এবং ডিউ পয়েন্ট

পরিমাপের জন্য ডিজাইন করা হয়েছে, নির্দিষ্ট কনফিগারেশন অনুসারে N₂ পরিমাপও সরবরাহ করা হয়।KS30-H3W কি N₂ এবং ড্রাই-এয়ার সুইচগিয়ার উভয়ের জন্য ব্যবহার করা যেতে পারে?হ্যাঁ। যন্ত্রটি

N₂ অ্যাপ্লিকেশনের জন্য একটি 0–1% O₂ লো রেঞ্জ

এবং ড্রাই-এয়ার অ্যাপ্লিকেশনের জন্য একটি 0–23% O₂ হাই রেঞ্জ সরবরাহ করে।পরিবেশ-বান্ধব সুইচগিয়ারে ট্রেস SF₆ পরিমাপ কেন করবেন?বিভিন্ন ইনসুলেশন-গ্যাস এবং SF₆ টেস্টিংয়ের প্রয়োজনীয়তার জন্য, KSTONE গ্যাস অ্যানালাইজার এবং লিক ডিটেকশন যন্ত্রের একটি পরিসীমা সরবরাহ করে।

ডিউ পয়েন্ট পরিসীমা কত?

ডিউ পয়েন্ট পরিমাপের পরিসীমা হল

−80 থেকে +20°C

, 0.1°C এর রেজোলিউশন সহ।যন্ত্রটি কি ফিল্ড টেস্টিংয়ের জন্য ব্যবহার করা যেতে পারে?বিভিন্ন ইনসুলেশন-গ্যাস এবং SF₆ টেস্টিংয়ের প্রয়োজনীয়তার জন্য, KSTONE গ্যাস অ্যানালাইজার এবং লিক ডিটেকশন যন্ত্রের একটি পরিসীমা সরবরাহ করে।

KS30-H3W কোন শিল্পগুলি ব্যবহার করতে পারে?

সাধারণ ব্যবহারকারীদের মধ্যে রয়েছে

পাওয়ার ইউটিলিটি, সুইচগিয়ার প্রস্তুতকারক, বৈদ্যুতিক টেস্টিং কোম্পানি, রক্ষণাবেক্ষণ ঠিকাদার এবং পরিবেশ-বান্ধব সুইচগিয়ার পরিদর্শনের সাথে জড়িত অন্যান্য সংস্থা

।সম্পর্কিত KSTONE পণ্যবিভিন্ন ইনসুলেশন-গ্যাস এবং SF₆ টেস্টিংয়ের প্রয়োজনীয়তার জন্য, KSTONE গ্যাস অ্যানালাইজার এবং লিক ডিটেকশন যন্ত্রের একটি পরিসীমা সরবরাহ করে।

সম্পর্কিত পণ্যগুলির মধ্যে অন্তর্ভুক্ত থাকতে পারে:

SF₆ লিক ডিটেক্টর

SF₆ গ্যাস অ্যানালাইজার

• SF₆ বিশুদ্ধতা এবং ডিউ পয়েন্ট অ্যানালাইজার
• SF₆ / N₂ গ্যাস অ্যানালাইজার
• SF₆ / CF₄ গ্যাস অ্যানালাইজার
• পরিবেশ-বান্ধব সুইচগিয়ার গ্যাস অ্যানালাইজার
• পোর্টেবল SF₆ গ্যাস হ্যান্ডলিং সরঞ্জাম
