পুনরুদ্ধারের সাথে SF₆ শিশির বিন্দু, বিশুদ্ধতা এবং SO₂ গ্যাস বিশ্লেষক

KS30-3-R

3-in-1 SF₆ গ্যাস পুনরুদ্ধারের সাথে গ্যাসের গুণমান পরিমাপ

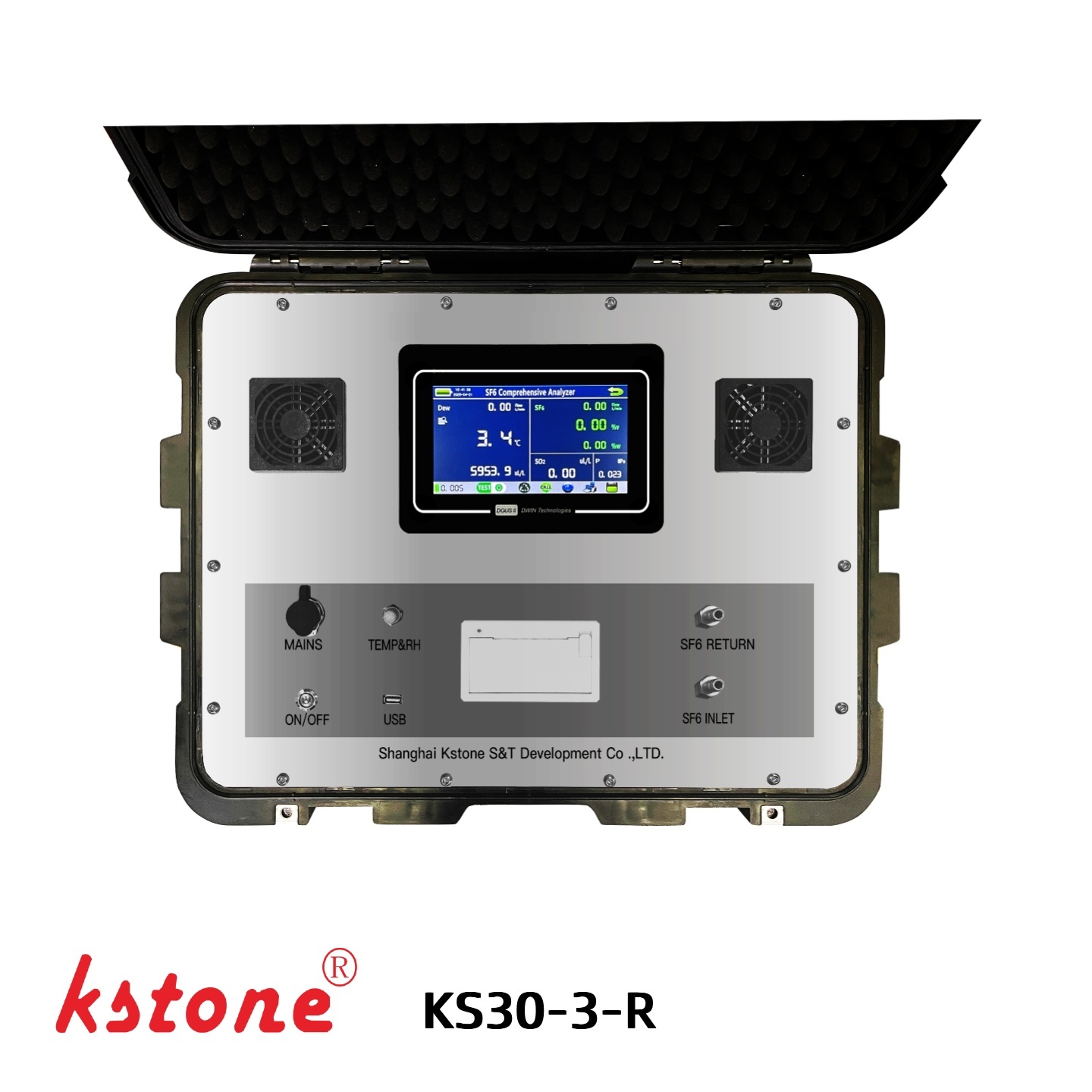

দKSTONE KS30-3-Rএকটি পোর্টেবল SF₆ গ্যাস বিশ্লেষক যা বৈদ্যুতিক সরঞ্জাম রক্ষণাবেক্ষণের সময় ব্যাপক গ্যাসের গুণমান পরীক্ষা এবং গ্যাস পুনরুদ্ধারের জন্য ডিজাইন করা হয়েছে।

যন্ত্রটি তিনটি অপরিহার্য SF₆ গ্যাসের গুণমান পরিমাপকে একত্রিত করে:

• SF₆ শিশির বিন্দু / আর্দ্রতা
• SF₆ বিশুদ্ধতা
• SO₂ পচনশীল পণ্য

একটি অন্তর্নির্মিত গ্যাস পুনরুদ্ধার ফাংশন পরিমাপের পরে পরীক্ষিত SF₆ পুনরুদ্ধার করার অনুমতি দেয়, যা রুটিন পরিদর্শন এবং রক্ষণাবেক্ষণের সময় অপ্রয়োজনীয় SF₆ নির্গমন কমাতে সাহায্য করে।

KS30-3-R এর জন্য উপযুক্তGIS, SF₆ সার্কিট ব্রেকার, গ্যাস-অন্তরক সুইচগিয়ার এবং অন্যান্য SF₆-ভরা বৈদ্যুতিক সরঞ্জাম.

মূল বৈশিষ্ট্য

1. তিন-প্যারামিটার SF₆ গ্যাস বিশ্লেষণ

KS30-3-R একটি বহনযোগ্য যন্ত্রে তিনটি সাধারণভাবে প্রয়োজনীয় SF₆ গ্যাসের গুণমান পরীক্ষাকে একীভূত করে:

শিশির বিন্দু + SF₆ বিশুদ্ধতা + SO₂

এটি অপারেটরদের আলাদা বিশ্লেষক ব্যবহার না করেই গ্যাসের আর্দ্রতা স্তর, SF₆ ঘনত্ব এবং পচন-পণ্যের অবস্থা মূল্যায়ন করতে দেয়।

2. প্রশস্ত শিশির বিন্দু পরিমাপ পরিসীমা

আর্দ্রতা পরিমাপ মডিউল একটি শিশির বিন্দু পরিমাপ পরিসীমা প্রদান করে:

-80°C থেকে +20°C

যন্ত্রটি শিশির বিন্দু এবং মধ্যে রূপান্তর সমর্থন করেppmv আর্দ্রতা ঘনত্ব, পরীক্ষার ফলাফল বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী ব্যাখ্যা করা সহজ করে তোলে।

নির্দিষ্ট নির্ভুলতা হল:

±0.5°C

0°C এর নিচে ফ্রস্টপয়েন্ট আউটপুট সহ।

3. ইলেকট্রনিক ভর প্রবাহ নিয়ন্ত্রণ

বিশ্লেষক নমুনা প্রবাহ নিয়ন্ত্রণ করতে একটি ইলেকট্রনিক ভর ফ্লোমিটার ব্যবহার করে:

0.25-0.35 লি/মিনিট

প্রবাহ নিয়ন্ত্রণ স্থিতিশীল নমুনা অবস্থা বজায় রাখা এবং পরিমাপ প্রক্রিয়ার উপর প্রবাহ-হার পরিবর্তনের প্রভাব কমাতে ডিজাইন করা হয়েছে।

4. SF₆ বিশুদ্ধতা পরিমাপ

সমন্বিত বিশুদ্ধতা মডিউল SF₆ ঘনত্ব পরিমাপ করে:

0-100% SF₆

এর প্রতিক্রিয়া সময় সহ:

≤30 সেকেন্ড

এটি পরীক্ষার অধীনে সরঞ্জামের ভিতরে SF₆ ঘনত্বের একটি দ্রুত ইঙ্গিত প্রদান করে।

5. SO₂ পচন পণ্য সনাক্তকরণ

বিশ্লেষক SO₂ সনাক্ত করতে পারে, SF₆ গ্যাসের অবস্থা মূল্যায়ন করার সময় ব্যবহৃত প্রধান পচন পণ্যগুলির মধ্যে একটি।

পরিমাপ পরিসীমা:0-100 পিপিএম
সংবেদনশীলতা:0.1 পিপিএম

SO₂ পরিমাপ মডিউল SF₆-ভরা বৈদ্যুতিক সরঞ্জামের নিয়মিত পরিদর্শনের জন্য উপযুক্ত।

6. ইন্টিগ্রেটেড SF₆ গ্যাস পুনরুদ্ধার

একটি মৌলিক গ্যাস গুণমান বিশ্লেষক ভিন্ন,KS30-3-R একটি পুনরুদ্ধার ফাংশন অন্তর্ভুক্ত করে.

পরিমাপ প্রক্রিয়ার পরে, নমুনাকৃত SF₆ গ্যাসটি ইচ্ছাকৃতভাবে বায়ুমণ্ডলে ছাড়ার পরিবর্তে পুনরুদ্ধার করা যেতে পারে।

এই যন্ত্র যেখানে রক্ষণাবেক্ষণ পরিবেশের জন্য বিশেষভাবে উপযুক্ত করে তোলেSF₆ নির্গমন হ্রাস এবং গ্যাস পুনরুদ্ধারগুরুত্বপূর্ণ

7. পোর্টেবল এবং ফিল্ড-ওরিয়েন্টেড ডিজাইন

কমপ্যাক্ট হাউজিং পরিমাপ শুধুমাত্র:

132 * 283 * 308 মিমি

সিস্টেম অতিরিক্ত চার্জ সুরক্ষা সহ AC/DC অপারেশন সমর্থন করে এবং প্রদান করে≥5 ঘন্টা ব্যাটারি অপারেশন.

এটি সাবস্টেশন এবং অন্যান্য বৈদ্যুতিক সরঞ্জাম রক্ষণাবেক্ষণ সাইটগুলিতে মাঠ পরীক্ষার জন্য বিশ্লেষককে উপযুক্ত করে তোলে।

পরিমাপ ফাংশন

SF₆ শিশির বিন্দু / আর্দ্রতা

আর্দ্রতা মডিউল SF₆ গ্যাসের শিশির বিন্দু পরিমাপ করে এবং আর্দ্রতাকে ppmv-এ রূপান্তর সমর্থন করে।

প্রতিক্রিয়া সময়

0°C এর নিচে পরিমাপের জন্য, যন্ত্রটি ফ্রস্টপয়েন্ট আউটপুট প্রদান করে।

SF₆ বিশুদ্ধতা বিশ্লেষণ

বিশুদ্ধতা মডিউল নমুনাযুক্ত গ্যাসে SF₆ এর ঘনত্ব পরিমাপ করে।

SF₆ বিশুদ্ধতা পরিমাপ একটি দ্রুত ইঙ্গিত প্রদান করে যে গ্যাসটি প্রয়োগের জন্য প্রয়োজনীয় ঘনত্বের স্তর পূরণ করে কিনা।

SO₂ পচন পণ্য বিশ্লেষণ

KS30-3-R-এ SF₆ পচন পণ্য নিরীক্ষণের জন্য একটি SO₂ সনাক্তকরণ মডিউল রয়েছে।

SO₂ পরিমাপটি বৈদ্যুতিক সরঞ্জামের অপারেশন, রক্ষণাবেক্ষণ বা ত্রুটি-সম্পর্কিত পরিদর্শনের পরে রুটিন SF₆ গ্যাসের অবস্থা মূল্যায়নের অংশ হিসাবে ব্যবহার করা যেতে পারে।

গ্যাস পুনরুদ্ধার ফাংশন

দ"-R" কনফিগারেশনগ্যাস বিশ্লেষণ সিস্টেমে একটি SF₆ পুনরুদ্ধার ফাংশন যোগ করে।

প্রচলিত গ্যাস পরীক্ষার সময়, পরিমাপের জন্য সাধারণত বিশ্লেষকের মধ্যে অল্প পরিমাণ SF₆ প্রবেশ করানো হয়। KS30-3-R বিশ্লেষণের পর পরীক্ষিত গ্যাস পুনরুদ্ধার করার জন্য ডিজাইন করা হয়েছে।

সাধারণ প্রক্রিয়া

বৈদ্যুতিক সরঞ্জাম

↓

SF₆ গ্যাস স্যাম্পলিং

↓

শিশির বিন্দু পরিমাপ

↓

SF₆ বিশুদ্ধতা পরিমাপ

↓

SO₂ পরিমাপ

↓

SF₆ গ্যাস পুনরুদ্ধার

এই কনফিগারেশন বারবার রক্ষণাবেক্ষণ পরীক্ষার সময় অপ্রয়োজনীয় SF₆ রিলিজ কমাতে সাহায্য করে।

পরিমাপ প্রক্রিয়া

সাধারণ অপারেটিং ক্রম হল:

ধাপ 1 - সংযোগ করুন

উপযুক্ত গ্যাসের পায়ের পাতার মোজাবিশেষ এবং সংযোগ ফিটিং ব্যবহার করে বিশ্লেষকটিকে SF₆ গ্যাসের বগিতে সংযুক্ত করুন।

ধাপ 2 - নমুনা

SF₆ গ্যাসের একটি নিয়ন্ত্রিত পরিমাণ স্যাম্পলিং সার্কিটের মাধ্যমে বিশ্লেষকের মধ্যে প্রবেশ করে।

ধাপ 3 - বিশ্লেষণ করুন

যন্ত্রের পরিমাপ:

• শিশির বিন্দু / আর্দ্রতা
• SF₆ বিশুদ্ধতা
• SO₂ ঘনত্ব

ধাপ 4 - রেকর্ড করুন

পরিমাপের ডেটা যন্ত্রে সংরক্ষণ করা যায় এবং USB ইন্টারফেসের মাধ্যমে স্থানান্তর করা যায়।

ধাপ 5 - পুনরুদ্ধার করুন

পরীক্ষার পর, সমন্বিত পুনরুদ্ধার ব্যবস্থার মাধ্যমে নমুনাকৃত SF₆ গ্যাস উদ্ধার করা হয়।

সিস্টেম স্পেসিফিকেশন

ডেটা ম্যানেজমেন্ট এবং রিপোর্টিং

KS30-3-R পর্যন্ত অভ্যন্তরীণ স্টোরেজ সমর্থন করে200 পরিমাপ রেকর্ড.

স্ট্যান্ডার্ড ম্যানেজমেন্ট সফ্টওয়্যার সহ ফাংশন প্রদান করে:

• পরিমাপ তথ্য ব্যবস্থাপনা
• পরীক্ষার রিপোর্ট মুদ্রণ
• ডেটা স্থানান্তর
• শিশির বিন্দু / আর্দ্রতা রূপান্তর
• পরীক্ষার ফলাফল ডকুমেন্টেশন

এটি পরীক্ষার ফলাফলগুলিকে সরঞ্জাম রক্ষণাবেক্ষণ এবং পরিদর্শন রেকর্ডের অংশ হিসাবে ধরে রাখার অনুমতি দেয়।

প্রোব সুরক্ষা

শিশির বিন্দু প্রোব একটি দ্বারা সুরক্ষিতস্টেইনলেস স্টীল sintered ফিল্টার.

প্রতিরক্ষামূলক ফিল্টার ক্ষেত্র পরিমাপের সময় সেন্সিং উপাদানে প্রবেশকারী কণা এবং দূষকদের প্রভাব কমাতে সাহায্য করে।

বৈদ্যুতিক সরঞ্জাম থেকে গ্যাস পরীক্ষা করার সময় এটি বিশেষভাবে কার্যকর যেখানে গ্যাস সার্কিটে অল্প পরিমাণে কণা দূষণ থাকতে পারে।

সাধারণ অ্যাপ্লিকেশন

KS30-3-R SF₆ গ্যাসের গুণমান পরিদর্শন এবং রক্ষণাবেক্ষণ অ্যাপ্লিকেশন সহ ডিজাইন করা হয়েছে:

• জিআইএস গ্যাসের গুণমান পরীক্ষা
• SF₆ সার্কিট ব্রেকার টেস্টিং
• SF₆ সুইচগিয়ার পরিদর্শন
• গ্যাস-অন্তরক সাবস্টেশন রক্ষণাবেক্ষণ
• SF₆ গ্যাসের অবস্থা মূল্যায়ন
• জিআইএস কমিশনিং
• সার্কিট ব্রেকার ওভারহল
• রুটিন SF₆ গ্যাস পরিদর্শন
• বৈদ্যুতিক সরঞ্জাম সার্ভিসিং পরে রক্ষণাবেক্ষণ পরীক্ষা

কেন একটি সম্মিলিত SF₆ বিশ্লেষক ব্যবহার করবেন?

একটি সম্মিলিত বিশ্লেষক একটি যন্ত্রে বেশ কয়েকটি সাধারণভাবে প্রয়োজনীয় গ্যাস-গুণমানের পরিমাপকে একীভূত করে ক্ষেত্রের পরীক্ষাকে সহজ করতে পারে।

আর্দ্রতা, বিশুদ্ধতা এবং পচন-পণ্য পরীক্ষার জন্য পৃথক যন্ত্র বহন করার পরিবর্তে, KS30-3-R একটি বহনযোগ্য সিস্টেমের মাধ্যমে এই পরিমাপগুলি প্রদান করে।

সমন্বিত পুনরুদ্ধার ফাংশন SF₆ নির্গমন-সচেতন রক্ষণাবেক্ষণ পদ্ধতিগুলিকে আরও সমর্থন করে।

প্রযুক্তিগত বিশেষ উল্লেখ

SF₆ শিশির বিন্দু / আর্দ্রতা

SF₆ বিশুদ্ধতা

SO₂

সাধারণ

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

KS30-3-R কি পরিমাপ করে?

KS30-3-R পরিমাপSF₆ শিশির বিন্দু, SF₆ বিশুদ্ধতা এবং SO₂ পচন পণ্য.

শিশির বিন্দু পরিমাপ পরিসীমা কি?

শিশির বিন্দু পরিমাপ পরিসীমা হয়-80°C থেকে +20°C, পিপিএমভিতে আর্দ্রতা রূপান্তরের জন্য সমর্থন সহ।

বিশ্লেষক পরীক্ষার পরে SF₆ পুনরুদ্ধার করতে পারে?

হ্যাঁ। দ"-R" কনফিগারেশনে একটি SF₆ গ্যাস পুনরুদ্ধার ফাংশন অন্তর্ভুক্তপরিমাপের পরে নমুনাযুক্ত গ্যাস পুনরুদ্ধার করার জন্য ডিজাইন করা হয়েছে।

SF₆ বিশুদ্ধতা পরিমাপ পরিসীমা কি?

বিশুদ্ধতা মডিউল পরিমাপ0-100% SF₆.

কি SO₂ পরিসীমা পরিমাপ করা যেতে পারে?

SO₂ পরিমাপের পরিসর হল0-100 পিপিএম, একটি সংবেদনশীলতা সঙ্গে0.1 পিপিএম.

বিশ্লেষক ব্যাটারি পাওয়ারে কতক্ষণ কাজ করতে পারে?

AC/DC ডুয়াল-মোড সিস্টেম একটি নির্দিষ্ট ব্যাটারি রানটাইম প্রদান করেকমপক্ষে 5 ঘন্টাঅতিরিক্ত চার্জ সুরক্ষা সহ।

কয়টি পরীক্ষার রেকর্ড সংরক্ষণ করা যায়?

অভ্যন্তরীণ ডেটা স্টোরেজ পর্যন্ত সমর্থন করে200 পরিমাপ রেকর্ড.

KS30-3-R কি GIS রক্ষণাবেক্ষণের জন্য উপযুক্ত?

হ্যাঁ। বিশ্লেষক ক্ষেত্রের জন্য ডিজাইন করা হয়েছে SF₆ গ্যাসের গুণমান পরীক্ষার অ্যাপ্লিকেশন যেমনGIS, SF₆ সার্কিট ব্রেকার এবং SF₆ সুইচগিয়ার রক্ষণাবেক্ষণ.

KSTONE SF₆ গ্যাস বিশ্লেষণ সমাধান

KSTONE SF₆ গ্যাস বিশ্লেষণ সমাধান কভারিং প্রদান করেশিশির বিন্দু, SF₆ বিশুদ্ধতা, SO₂ এবং অন্যান্য SF₆ পচনশীল পণ্য.

গ্যাস প্যারামিটারের বিভিন্ন সমন্বয় প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য, KSTONE প্রদান করতে পারেমডুলার এবং কাস্টমাইজড বিশ্লেষক কনফিগারেশনগ্রাহকের পরিমাপের প্রয়োজনীয়তা অনুযায়ী।

উচ্চ-প্যারামিটার SF₆ গ্যাস বিশ্লেষণের জন্য, KSTONE অতিরিক্ত উপাদানগুলি কভার করে কনফিগারযোগ্য সিস্টেমও প্রদান করে যেমনH₂S, HF, CO, O₂ এবং অন্যান্য গ্যাস, নির্বাচিত কনফিগারেশনের উপর নির্ভর করে।
